[SVG]svg 시작해보기1 - 기본도형 그리기

by 알찬 퍼블리셔 2019. 5. 24.
728x90
반응형
<svg width="300" height="300" xmlns="http://w3.org/2000/svg" version="1.1" viewbox= "0 0 300 300"></svg>

가장 기본적으로 svg 를 감싸는 svg태그



width 와 height 로 svg 가 보여질 영역을 정한다.



xmlns - svg는 xhtml 이기때문에 지정해준다.



viewbox의 값은 svg가 어디에서 보일지 x y 좌표와 width height 값을 말한다.










기본적인 도형을 그려보자



1. 사각형 그리기 (rect)

<rect x="0" y="0" rx="10" ry="10" width="100" height="100" fill="red" stroke="blue" stroke-width="10" />
x  /  y 시작할 x,y 좌표
rx  /  ry 사각형 모서리의 radius 값
width  /  height 사각형의 크기
fill 도형을 채울 색
stroke border 색
stroke-width border 두께

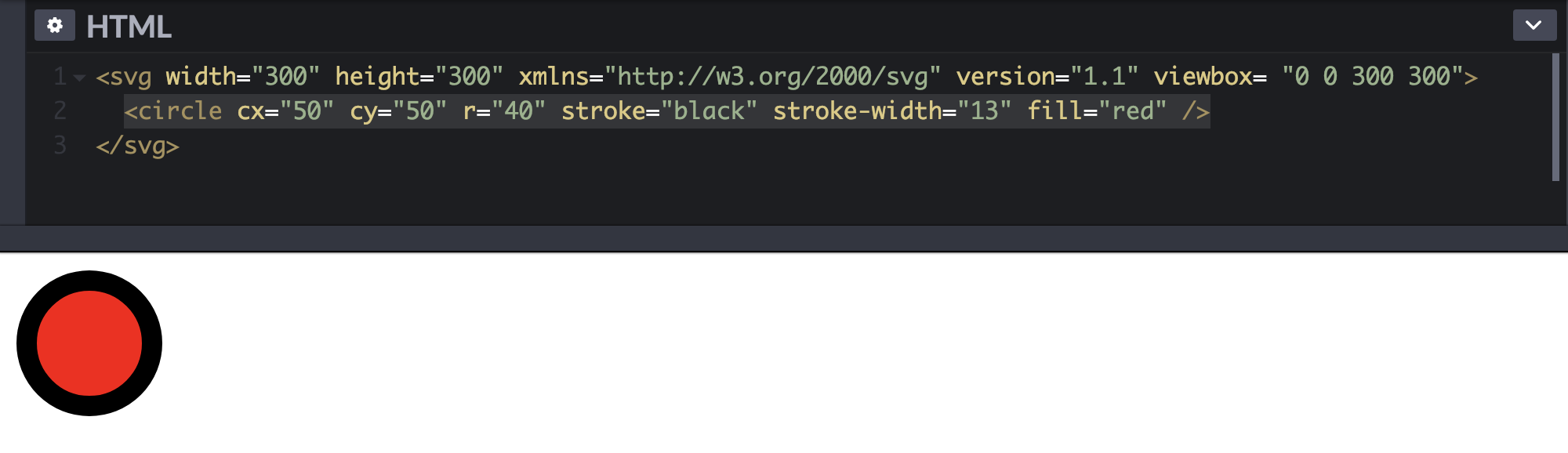

2. 원그리기



<circle cx="50" cy="50" r="40" stroke="black" stroke-width="13" fill="red" />
cx  /  xy 원의 중심 좌표
r 원의 반지름

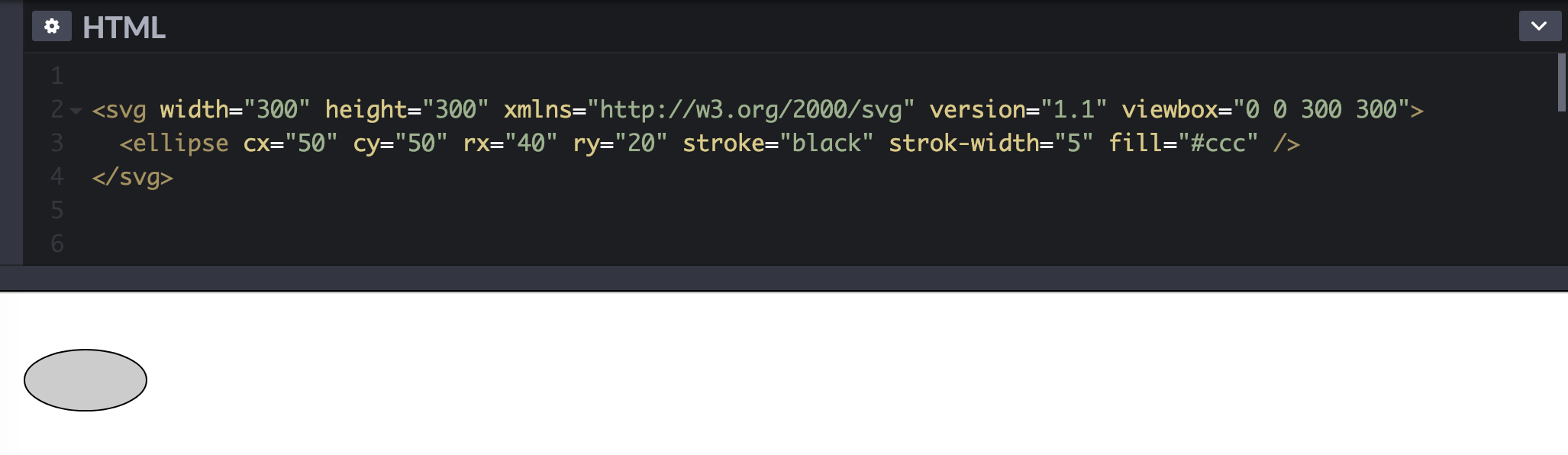

3. 타원



<ellipse cx="50" cy="50" rx="40" ry="20" stroke="black" strok-width="5" fill="#ccc" />
cx  /  xy 타원의 중심 좌표
rx 타원의 가로 반지름
ry 타원의 세로 반지름

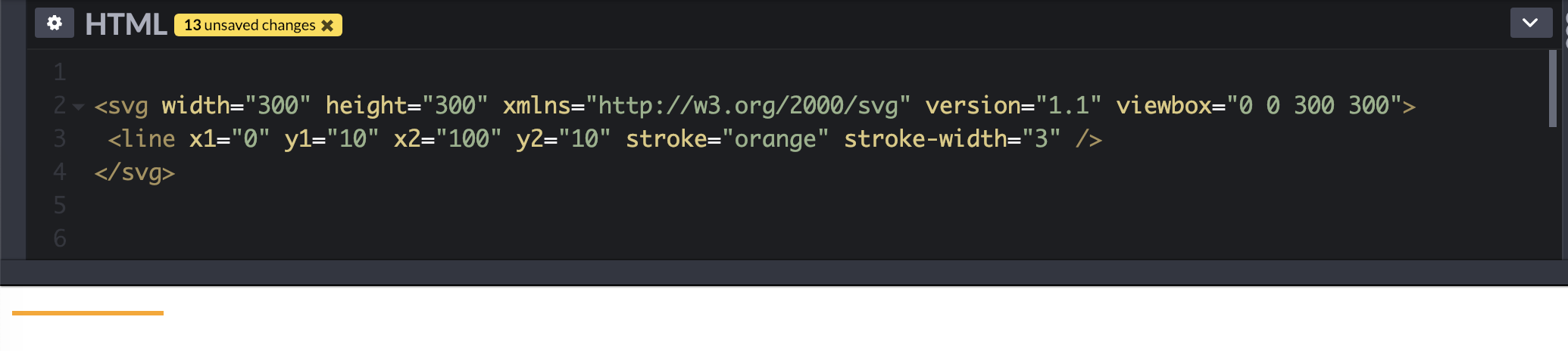

4. 선



<line x1="0" y1="10" x2="30" y2="10" stroke="orange" stroke-width="3" />
x1  /  y1 선의 시작점
x2  /  y2 선의 종료점








5. 다각형



<polygon points="0 0 0 80 100 80" fill="#ccc" />
points x,y 값의 순서로 이어질 각 점을 나열한다 / 처음 점과 마지막점은 이어진다.

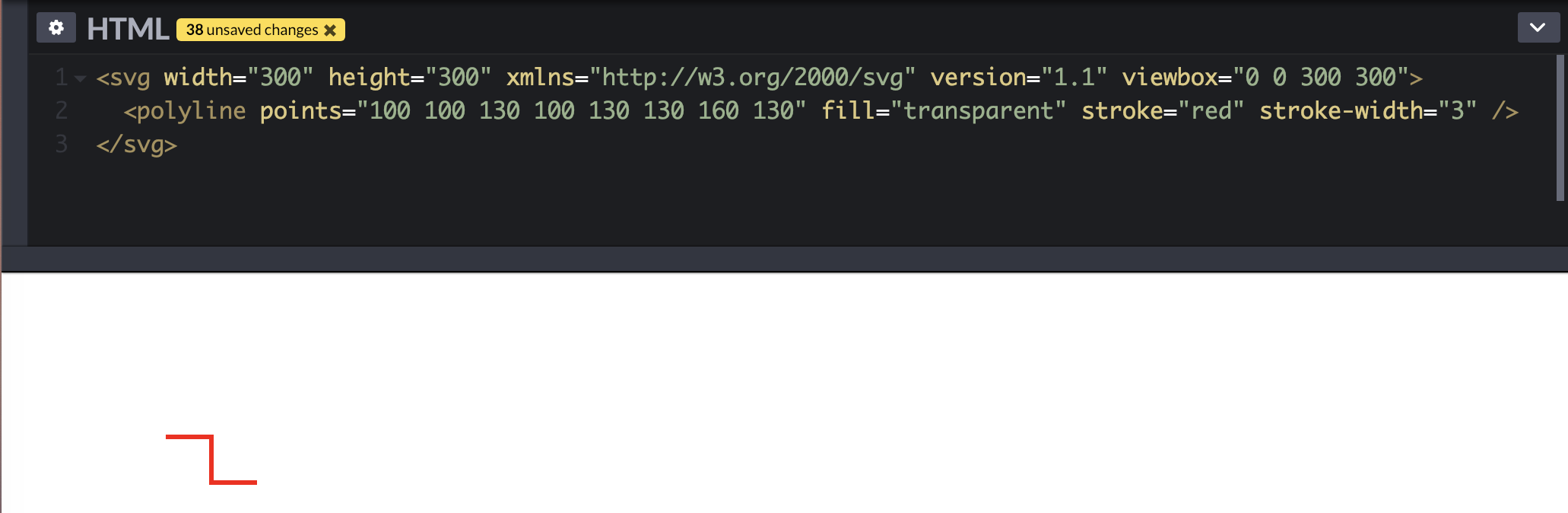

6. 선그리기



<polyline points="100 100 130 100 130 130 160 130" fill="transparent" stroke="red" stroke-width="3" />
points x,y 값의 순서로 이어질 각 점을 나열한다
